I. Descripción general

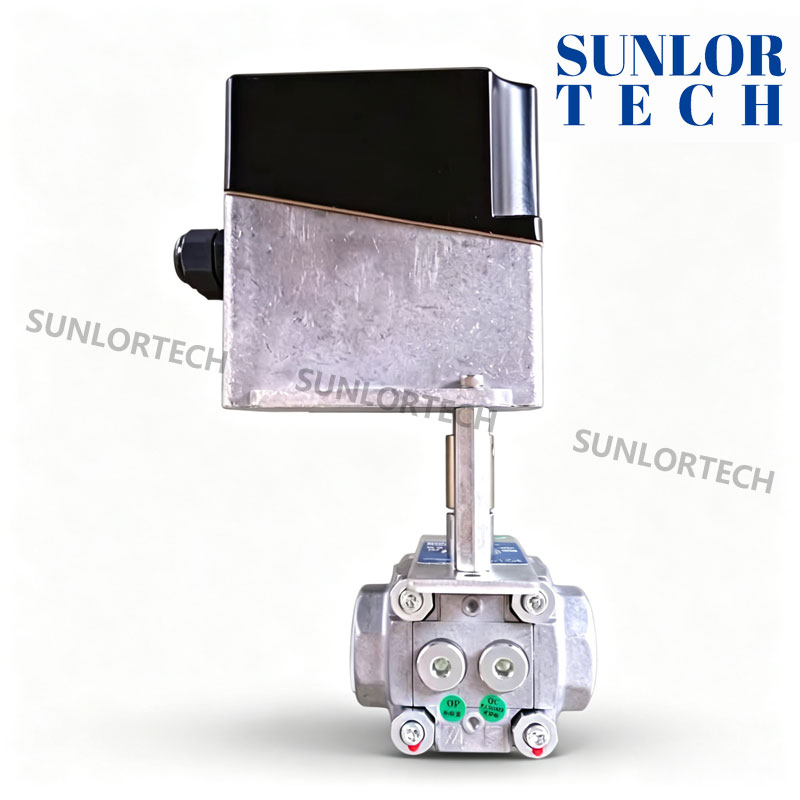

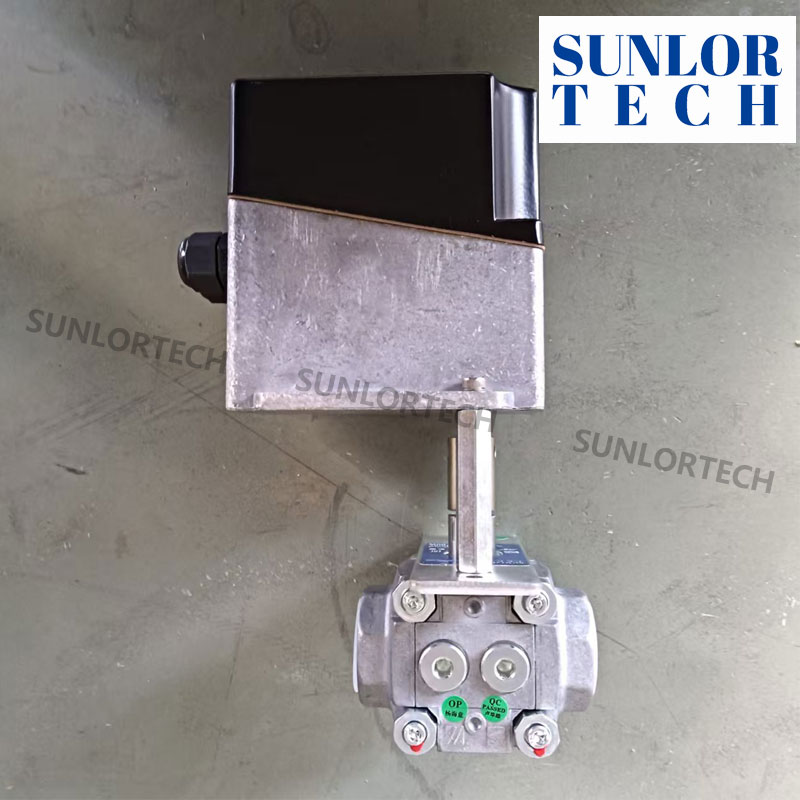

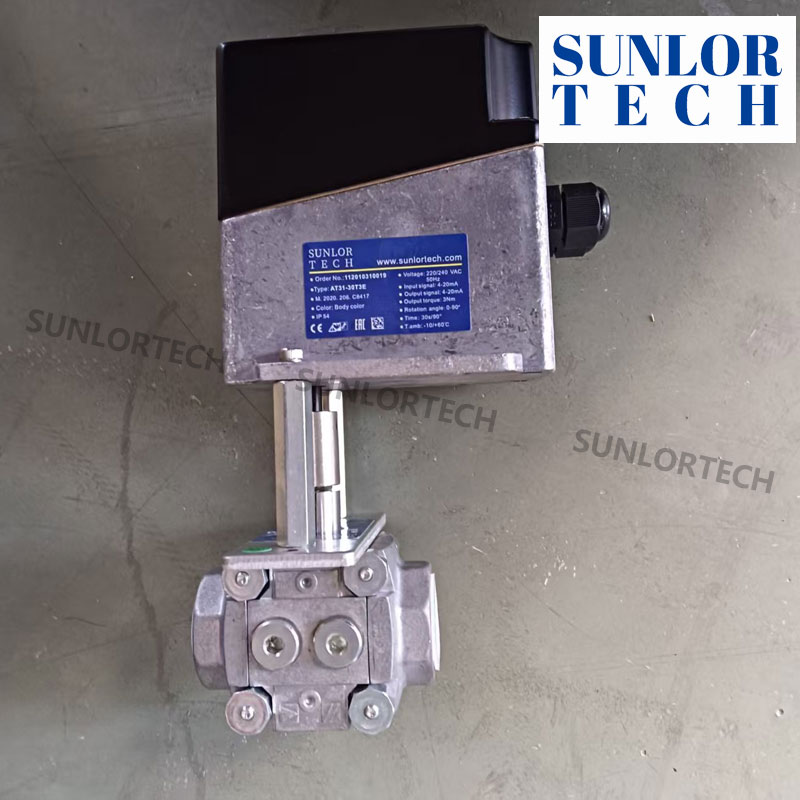

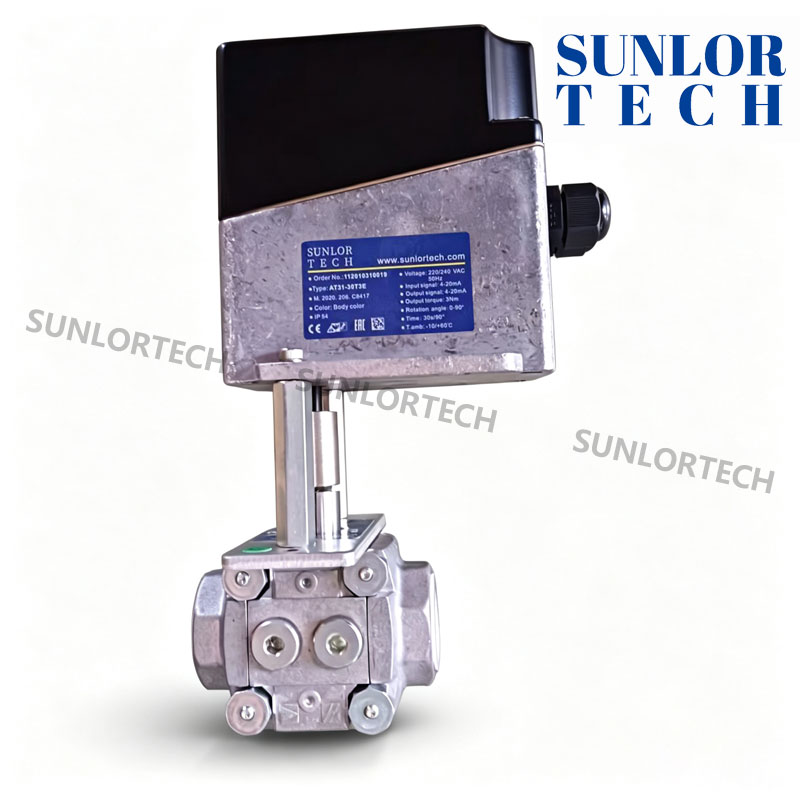

La compuerta de aire motorizada AT31-30T31+AFC25 está compuesta por el actuador eléctrico AT31-30T31 y la válvula lineal AFC25. Se utiliza para accionar una rotación de 0-90° y regular automáticamente el caudal de gas o aire. Es adecuada para quemadores industriales, calderas, hornos de tratamiento térmico, equipos de gas, etc., y permite la regulación remota de caudal o el control por etapas del proceso de combustión.
II. Características principales
Existe una relación lineal entre el ángulo de regulación y el caudal de gas; el rango de regulación alcanza 25:1.
El actuador utiliza un núcleo metálico de válvula de 4 ruedas, con accionamiento sencillo y bajo par requerido.
Tres modos de control: control de tres puntos, control modulante (analógico) y control de dos puntos.
El control de tres puntos/modulante es adecuado para control continuo; el control de dos puntos es adecuado para control de encendido/apagado o de llama alta/baja por impulsos.
El indicador de posición de válvula muestra la posición de la válvula; las levas ajustables estándar permiten un ajuste preciso.

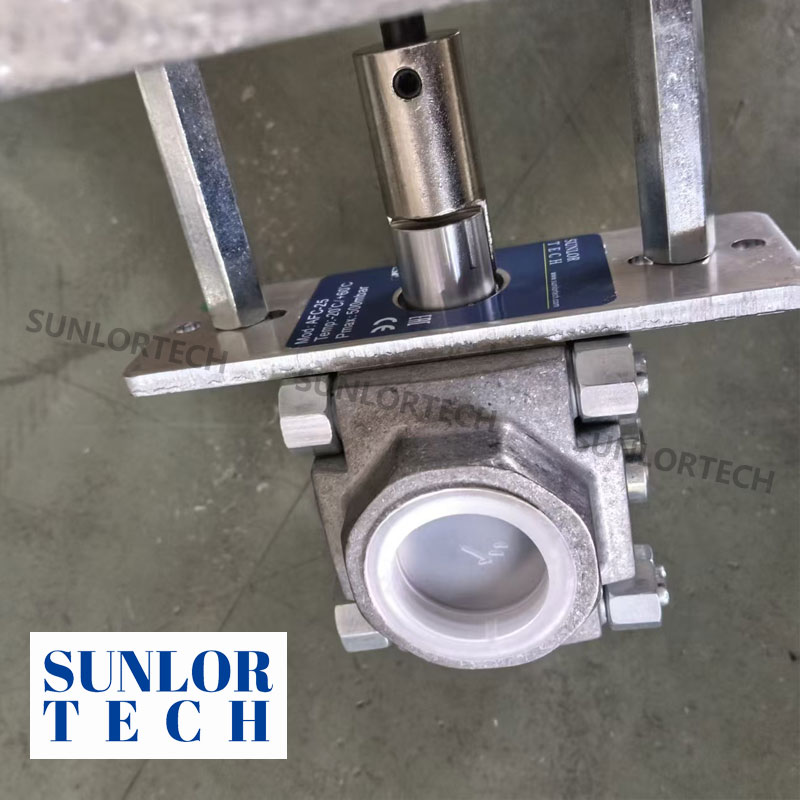

El cuerpo de la válvula es de aluminio fundido y es adecuado para gas natural, GLP, gas ciudad y aire.
III. Parámetros principales
Modelo: AT31-30T31+AFC25
Tensión de alimentación: 220-240VAC 50Hz
Potencia: 11VA
Ángulo de rotación: ajustable, valor predeterminado de fábrica 0-90°
Tiempo de carrera: 30 s (0-90°)
Carga de leva auxiliar: 2A @250VAC
Grado de protección: IP54
Temperatura de trabajo: -20~+60°C
Rango de regulación: 25:1
Presión máxima de trabajo: 500 mbar
Medios aplicables: gas natural, gas licuado de petróleo (GLP), gas ciudad, aire
Material del cuerpo de la válvula: aluminio fundido
Actuadores compatibles: AT31, AT50 y otros
Campos de aplicación: quemadores industriales, calderas, hornos de tratamiento térmico, equipos de gas
IV. Precauciones de instalación
No debe instalarse invertida; debe montarse verticalmente o inclinada hacia arriba hasta una posición horizontal paralela al actuador.
En tuberías verticales, la dirección del flujo debe ser de abajo hacia arriba.
El filtro de gas debe instalarse aguas arriba de la válvula; la zona de instalación debe protegerse de la lluvia y de salpicaduras o caídas de agua.
Después de retirar las tapas, evitar que virutas, exceso de sellador u objetos extraños entren en el interior de la válvula.
Después de la instalación, realizar pruebas de fugas y funcionamiento; la presión máxima de prueba es 1,5 Pmax.
El actuador no debe instalarse en lugares con productos químicos especiales y gases corrosivos, agua, humedad o condensación, temperatura excesiva y vibración frecuente.
La tensión de alimentación no debe superar la tensión nominal; de lo contrario, el motor podría quemarse.
Al seleccionar el producto, tenga en cuenta la coincidencia entre el par y la carga.
Los cables de señal de control deben aislarse de otros cables con fuertes interferencias (especialmente el cable de alta tensión de encendido); los conductores deben estar blindados y la pantalla bien conectada a tierra.
Antes de energizar, verifique que el cableado sea correcto.
V. Uso y mantenimiento
Se utiliza principalmente para la regulación manual de aire, gas o humos, o para la regulación automática en combinación con actuadores.
En condiciones de gases corrosivos, el mantenimiento debe realizarse al menos una vez al año; en condiciones normales, el ciclo de mantenimiento es una vez al año, pudiendo aumentarse según la situación.
El mantenimiento debe ser realizado por personal técnico cualificado y cumplir con las normativas locales y nacionales.
Antes de la instalación, lea atentamente las instrucciones de uso del producto.
VI. Preguntas frecuentes
P: ¿Cuáles son las aplicaciones típicas?
R: Quemadores industriales, calderas, hornos de tratamiento térmico y equipos de gas; especialmente adecuada para regulación remota de caudal o control por etapas de combustión.
P: ¿Cuál es el rango de regulación?
R: 25:1.
P: ¿Cuál es la presión máxima de trabajo?
R: 500 mbar.
P: ¿Qué actuadores son compatibles?
R: AT31, AT50 y otros actuadores.
P: ¿Qué medios son aplicables?
R: Gas natural, GLP, gas ciudad y aire. El tipo roscado se utiliza para aire a temperatura ambiente y gases; el tipo bridado para aire frío/caliente.
