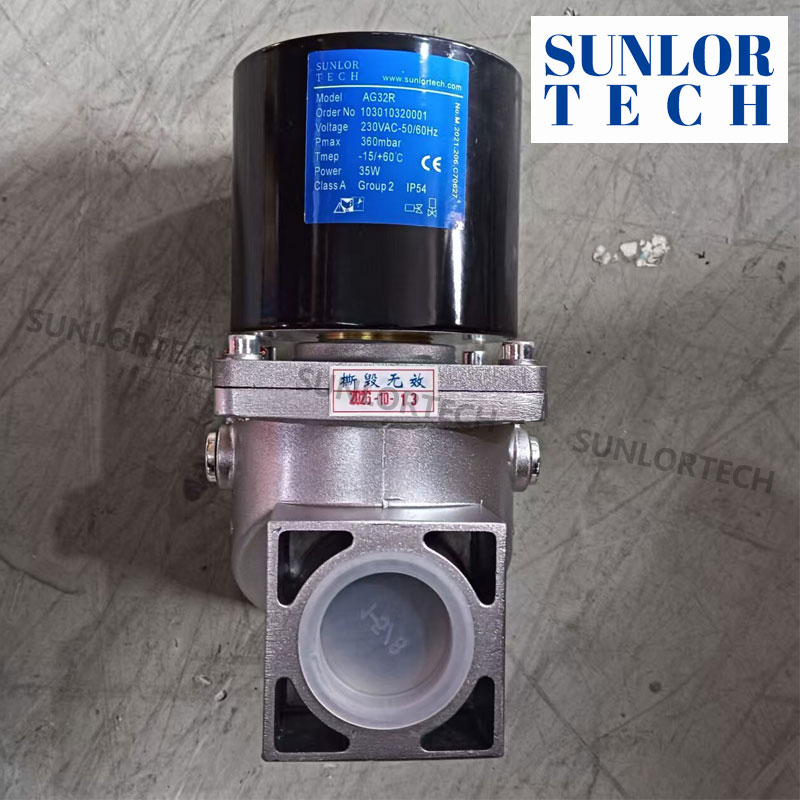

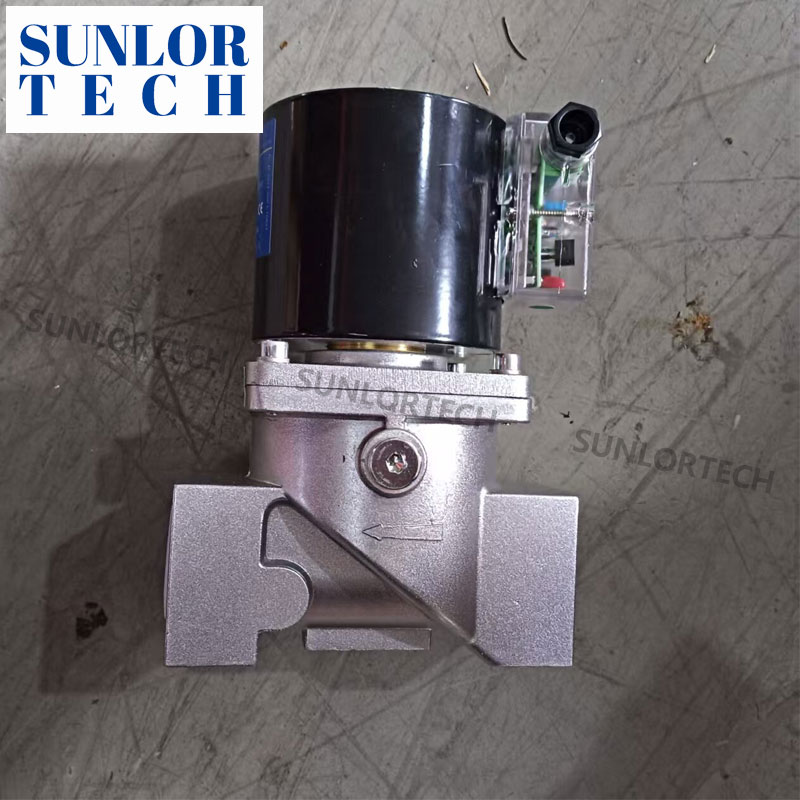

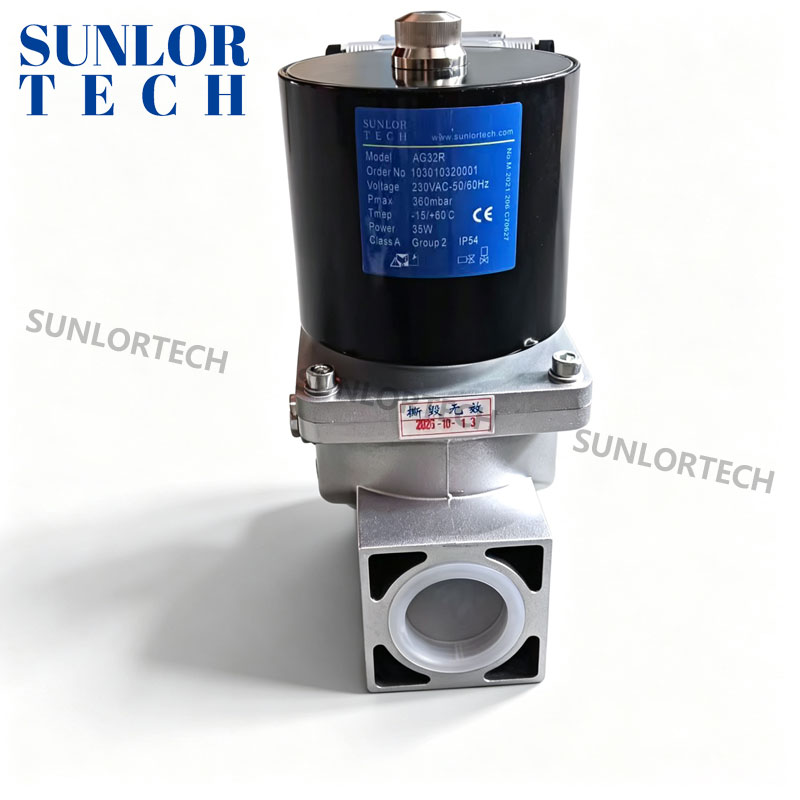

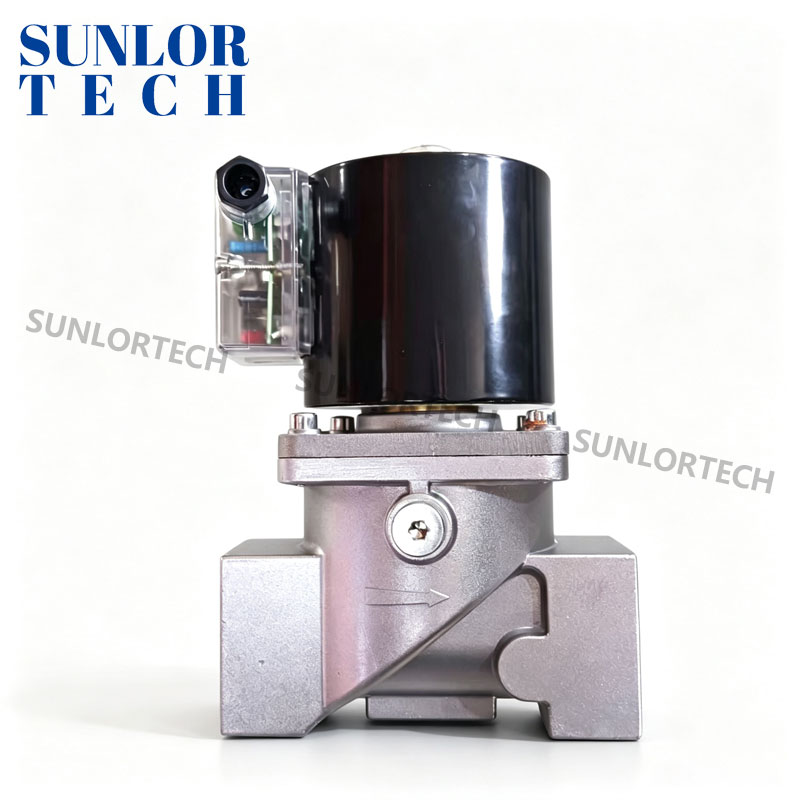

I. Descripción general

La válvula solenoide de gas de apertura/cierre rápido AG32R (modelo original: AMR32) se utiliza para el control de transporte seguro y puede abrir, cerrar o cortar el suministro de gas. Es adecuada para gas ciudad, gas licuado de petróleo (GLP), gas natural, así como para sistemas de control automático de calefacción a gas, como calefacción de hornos en las industrias metalúrgica, textil, de impresión, del vidrio y de bombillas.

II. Características principales

• Tiempo de apertura/cierre inferior a 1 segundo.

• Puede funcionar normalmente bajo vacío, presión negativa y presión cero.

• La presión máxima de trabajo puede alcanzar 360 mbar.

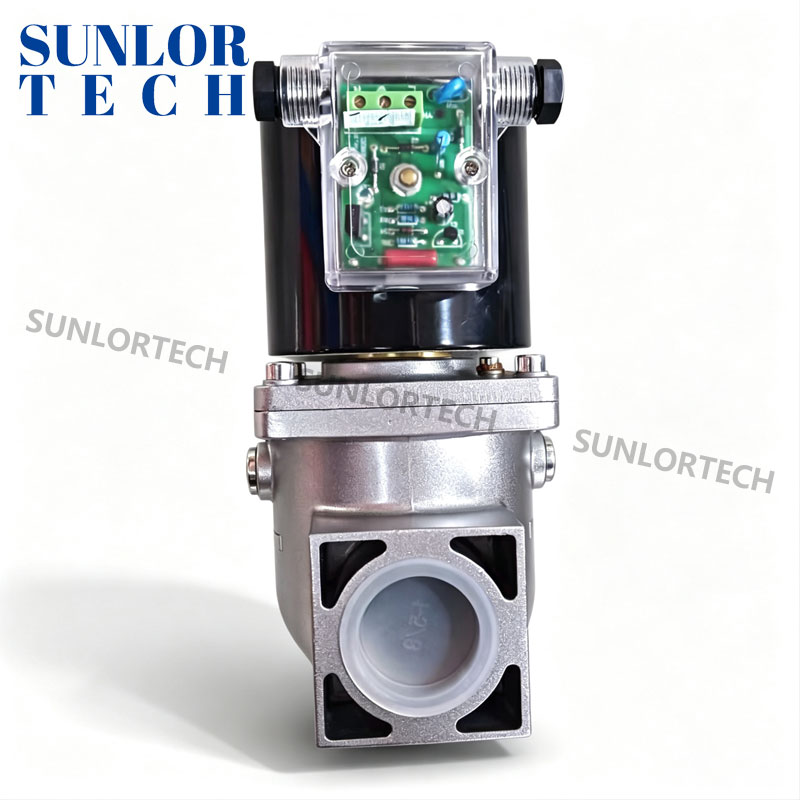

• La caja de conexión de la bobina dispone de indicador de alimentación, que permite observar directamente el estado de apertura/cierre de la válvula.

• Alta seguridad, alta fiabilidad, gran adaptabilidad y buena economía.

• Amplia variedad de modelos y especificaciones, adecuada para diversos medios gaseosos.

III. Parámetros principales

• Modelo: AG32R

• Modelo original: AMR32

• Estructura: tipo de acción directa (cuando el diámetro nominal es superior a 100, se abre la válvula secundaria)

• Medio de trabajo: gases no corrosivos, como gas de carbón, gas licuado de petróleo y gas natural

• Tiempo de apertura/cierre: menos de 1 segundo

• Frecuencia máxima de trabajo: 20 veces/minuto

• Temperatura de trabajo: -15 °C ~ +60 °C

• Temperatura de la bobina: 65 °C (temperatura ambiente 20 °C)

• Grado de protección: IP54, prohibida la instalación en exteriores

• Material de sellado: caucho nitrilo (NBR)

• Material del cuerpo de la válvula: aleación de aluminio

• Material del resorte: acero AISI 302

• Diferencial de presión de trabajo: 0~0,04 MPa

• Presión máxima de trabajo: DN15-80: 360 mbar; DN100: 200 mbar; AG32R/DN32: 360 mbar

• Tensión nominal: AC220V (personalizable según pedido especial)

IV. Instrucciones de uso

1. Realizar el cableado según las indicaciones de la placa de características; la tensión nominal es AC220V.

2. La válvula puede utilizarse para abrir, cerrar o cortar el suministro de gas.

3. A través del indicador de alimentación situado en la caja de conexión de la bobina se puede observar el estado de apertura/cierre de la válvula.

4. Puede funcionar normalmente bajo vacío, presión negativa y presión cero, pero no debe superar la presión máxima de trabajo.

5. Debe utilizarse dentro del rango de temperatura de trabajo de -15 °C a +60 °C.

V. Precauciones

1. Prohibida la instalación en exteriores.

2. La presión de uso no debe superar el valor especificado.

3. El medio debe ser gas no corrosivo.

4. La frecuencia de trabajo no debe superar las 20 veces por minuto.

5. Los parámetros específicos están sujetos a la placa de características del producto y al manual oficial.

VI. Preguntas frecuentes

P: ¿Cuál es el tiempo de apertura/cierre del AG32R?
R: Menos de 1 segundo.

P: ¿Cuál es la presión máxima de trabajo?
R: La presión máxima de trabajo del AG32R/DN32 es de 360 mbar.

P: ¿Puede funcionar bajo vacío, presión negativa y presión cero?
R: Sí, puede funcionar normalmente.

P: ¿Grado de protección y limitaciones de instalación?
R: Grado de protección IP54; prohibida la instalación en exteriores.

P: ¿Cuál es la tensión nominal?
R: AC220V, personalizable según pedido especial.
