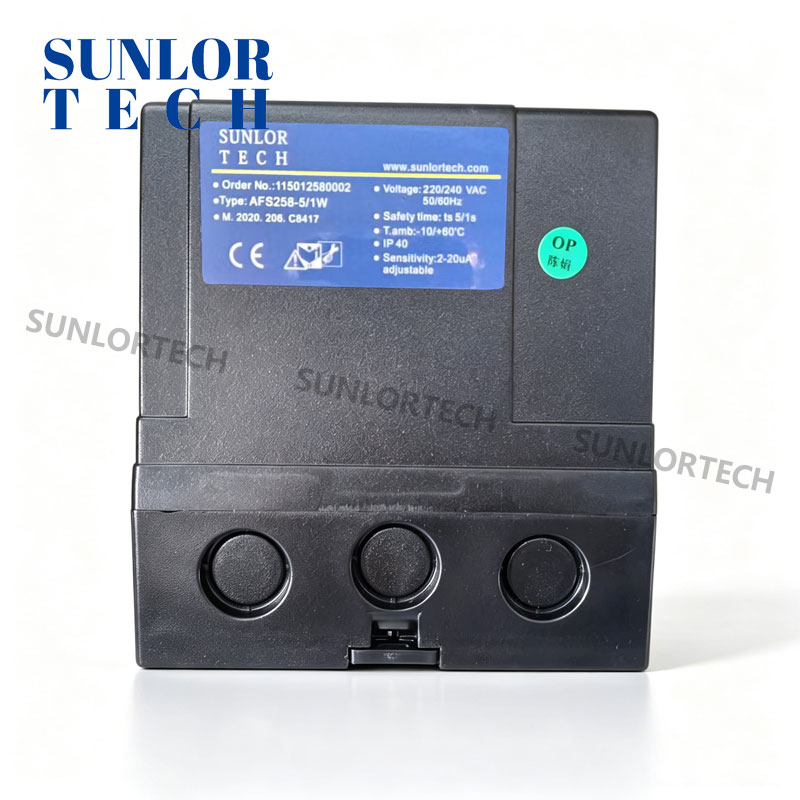

AFS258-5/1W (Sunlortech/NUOYI) Instrucciones de uso del controlador de quemador: Este controlador utiliza un chip de control inteligente, visualización por tubo digital y componentes de grado industrial; incorpora un transformador de encendido, formando un controlador de combustión integrado que puede sustituir el gabinete de control local. La alimentación es AC220V ±10% 50Hz, carga de terminales 2A, consumo máximo 10W; la sensibilidad de detección de corriente de llama es ajustable y el valor predeterminado de fábrica es 2µA; el tiempo de encendido se ofrece en 3 s, 5 s y 10 s, con valor predeterminado de fábrica de 5 s; temperatura de trabajo -20~+60°C; grado de protección IP40; longitud del cable de detección de llama: 75 m para detección por electrodo y 100 m para sonda UV.

Durante la instalación y el uso, no debe instalarse en lugares con productos químicos especiales y gases corrosivos (amoníaco, azufre, cloro, etileno, gas ácido, etc.), ni en agua, ambientes con humedad superior al 90% o condensación, ni en lugares con temperatura excesiva y vibración frecuente. La tensión de alimentación no debe superar AC240V, de lo contrario el controlador se quemará. El cable de alta tensión del transformador de encendido debe estar aislado de otros circuitos, con una separación mínima de 10 cm. El cable de tierra del transformador de encendido debe conectarse a la carcasa metálica del quemador. Los terminales F y G del detector de llama UV deben estar separados de otros conductores; se debe utilizar un conducto independiente o cable blindado. La posición de montaje del detector de llama UV no debe alinearse con la chispa de encendido para evitar fallos en la autocomprobación. El AFS258-5/1W no tiene función de purga previa antes del encendido, por lo que al seleccionarlo se debe confirmar si se necesita dicha función de purga. Asegúrese de que el cable de tierra de encendido esté correctamente conectado a tierra y que la resistencia de tierra sea inferior a 10 Ω (según el manual). Asegúrese de que el electrodo de detección tenga buen contacto con la llama y que el cable del electrodo esté correctamente conectado. Los parámetros específicos están sujetos a la placa de características y al manual del producto.
